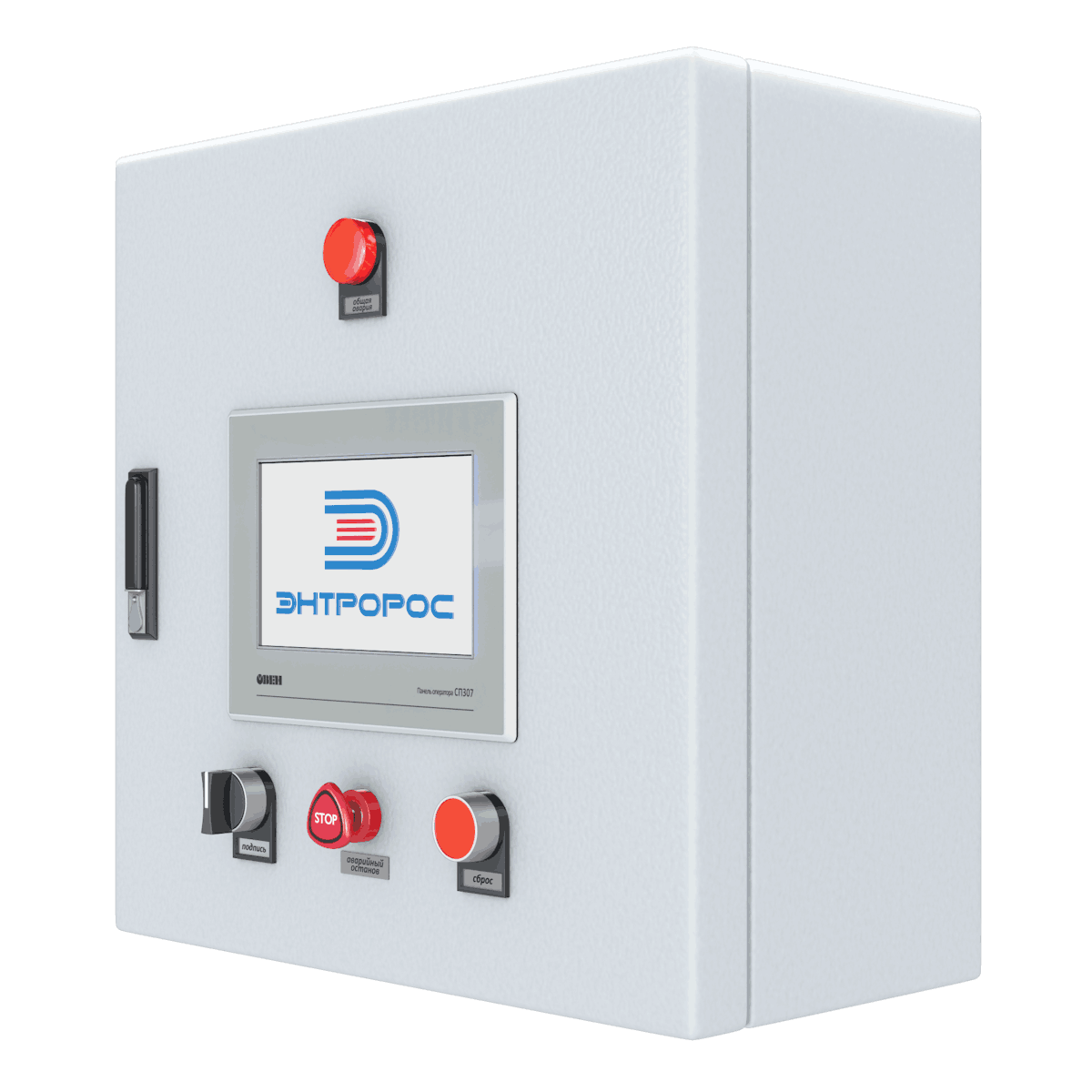

Автоматика для котла Энтророс Энтроматик 130.02

Система автоматики для газового котла отопления и теплоснабжения Энтроматик 130.02

Группа компаний НПК «Завод модульного энергооборудования» предлагает купить автоматику для газовых котлов отопления Энтророс серии Энтроматик 130.02 - надежная технология российского производтва. Есть в наличии на складе в Ставрополе и Ставропольском крае!
Так же, наши инженеры осуществляют проектирование и монтаж систем автоматики котельной на котлах Энтророс для Вашего объекта.

Система автоматики для газового котла отопления Энтроматик 130.02 используется для погодозависимого каскадного регулирования системы до четырех водогрейных котлов, управления подпиткой и сетевыми насосами. Управляет котловой автоматикой ЭМ130.01 и автоматикой ЭНТРОМАТИК 130.03 управления контурами.

Алгоритм прибора обеспечивает:

• погодозависимое поддержание установленной температуры подачи в общем трубопроводе;
• контроль давления подачи в общем трубопроводе;
• контроль состояния котлов и равномерное распределение наработки между ними;

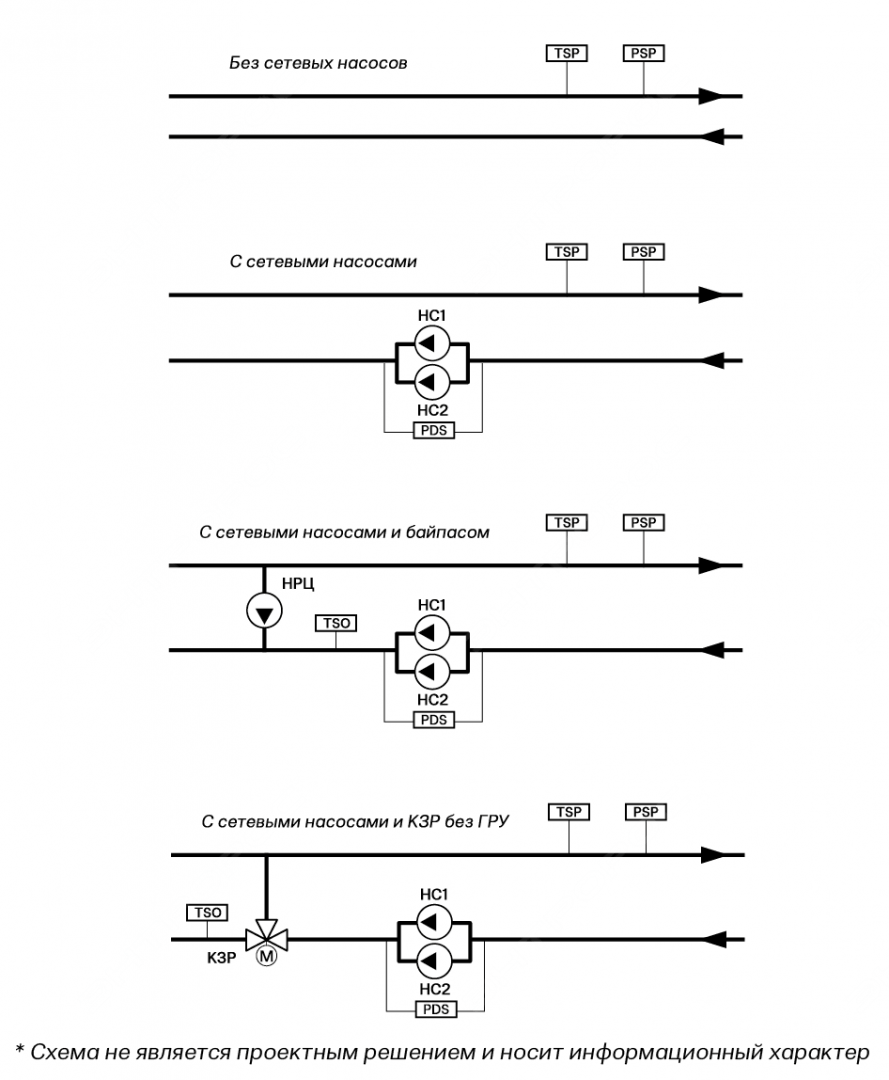

• регулирование сетевыми насосами;
• контроль температуры обратного теплоносителя на группу котлов;

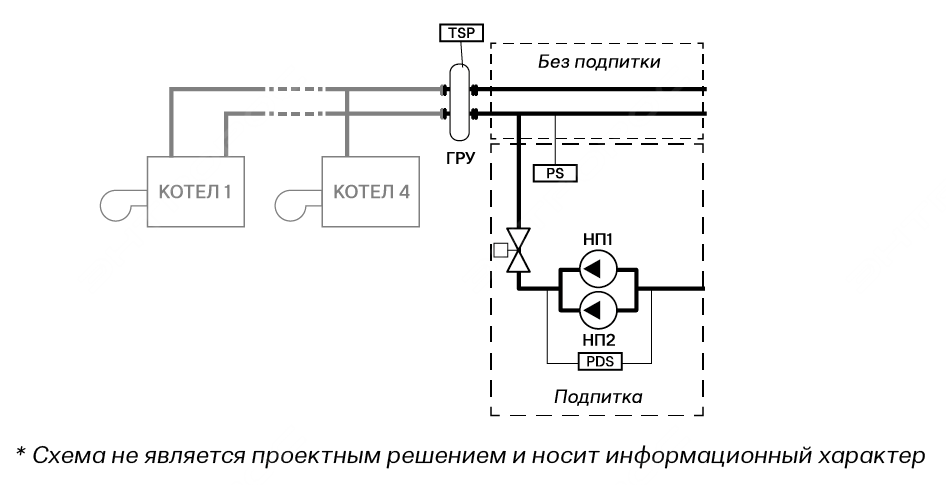

• управление подпиткой в общем коллекторе;
• управление ГВС и отоплением при подключении автоматики ЭНТРОМАТИК 130.03, но не более двух

Описание

Система автоматики для газового котла Энтроматик 130.02 используется для погодозависимого каскадного управления системой от двух до четырех водогрейных котлов, с ротацией, контролем их аварий и вводом резерва, управления подпиткой и сетевыми насосами.

Система автоматики Энтроматик 130.02 выполнена как программно-аппаратный комплекс, основанный на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) и использует, в качестве процессорного модуля, КТР121.24.02.41 с предустановленным программным обеспечением.

Основные функции автоматики котла

Таким образом, основными функциями автоматики для газового котла отопления Энтроматик 130.02 являются:

• контроль и управление исполнительного механизма;
• визуализация технологических параметров устройствомввода/ вывода информации;
• контроль и поддержание заданной температуры в сетевом контуре;
• обработка, систематизация и ведение журнала технологической информации.

Для реализации этих задач в блоке автоматики для котла отопления применяются:

• погодозависимое регулирование по графику уставки;
• управление циркуляционным насосом или трехходовым смесительным клапаном для поддержания температуры обратного потока воды сети;
• управление отопительными контурами, работающими по программе и в соответствии с сигналами, поступающими от технологических датчиков и датчика температуры наружного воздуха и контуром ГВС;
• последовательное (каскадное) регулирование котельной установки, имеющей от двух до четырех котлов, в зависимости от изменения общей температуры прямого потока всех котлов, которая настраивается на постоянное номинальное значение или ориентирована на изменение температуры наружного воздуха;
• контроль давления теплоносителя в общем трубопроводе по верхнему и нижнему уровню;
• поддержание давления в системе с помощью подпиточных насосов и клапана подпитки

Технические характеристики автоматики Энтроматик 130.02
